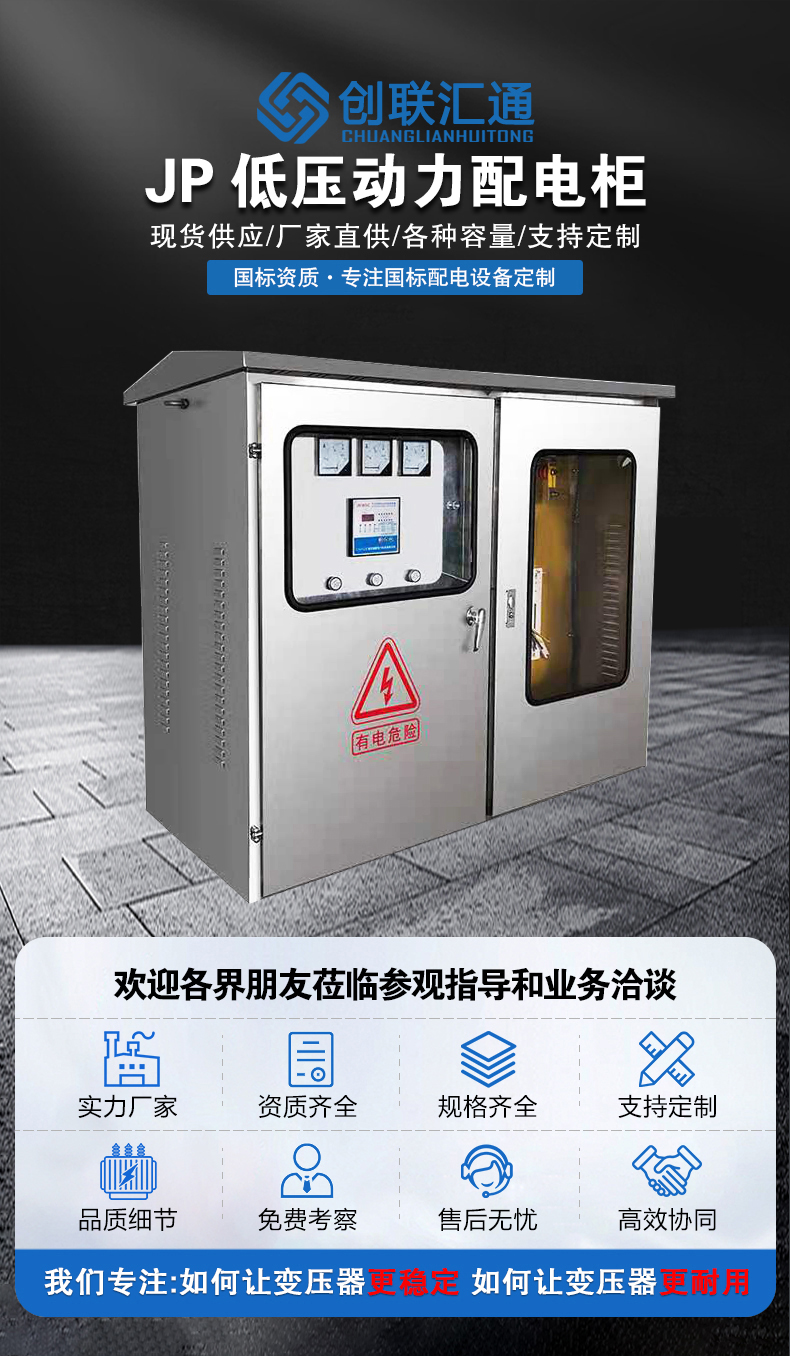

一、JP柜簡述

　　JP型低壓配電無功補償綜合柜是一種本著安全、經濟、合理、可靠的原則而設計的新型戶外配電無功補償綜合柜。適用于城網、農網改造、工礦企業、路燈照明、住宅小區等交流50Hz、額定電壓380V的配電系統中，具有電能分配、控制、保護、無功補償、電能計量等多功能的新型戶外綜合配電箱。

　　JP系列戶外配電無功補償綜合柜適用于0.4kV電壓等級的電能分配、計量、保護和無功功率自動補償。

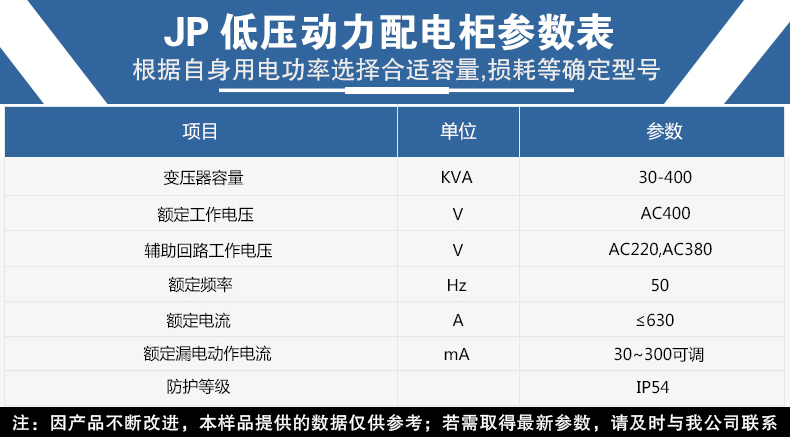

　　二、JP柜技術參數

　　1、額定電壓：400V

　　2、額定頻率：50Hz或60Hz

　　3、 配用 變壓器容量分別為: 10、20、30、50、63、80、100、125、160、200、250、315、400、500、630(kVA
)

　　4、電容分組：一般分2、3、4、5級，如用戶有特殊要求，按用戶要求配置。

　　5、饋電回路：一般分2路,每路按所配變壓器總容量的80%～100%配置,如用戶有特殊要求,按用戶要求。

　　6、補償方式：三相補償和單相補償相結合;補償容量：420kvar~60kvar

　　7、控制物理量：無功功率或無功電流

　　8、最快響應時間：≤20ms

　　9、柜體高度：2000mm、 2200mm;寬度：600、800、1000、1200mm;厚度：600、800、1000mm;

　　10、防護等級室內不低于：IP30，室外不低于IP65。
