S13系列10kv級油浸式變壓器使用用于電力系統，交通，郵電部門，同時在機電五金行業，紡織家具制作業，電焊機，數控機床，工業自動化成套設備中普遍應用，起著不可代替的作用。
全國24小時銷售熱線:13263317831
一、產品簡介

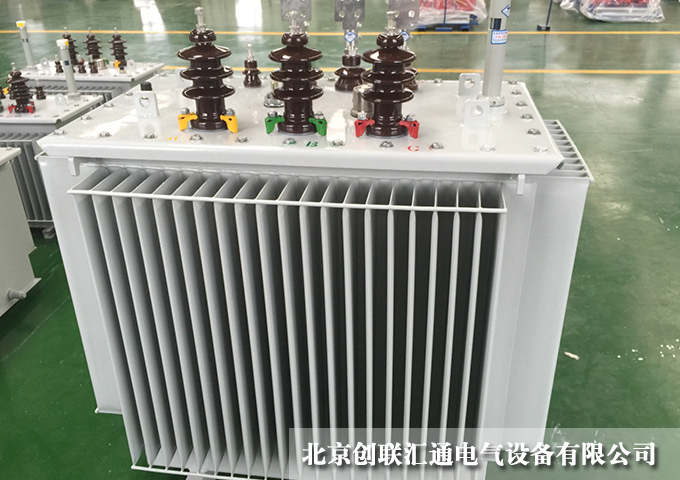

在我們生活中電變壓器是電網建設中的核心設備，在新的產業需求中，發展節能型、低噪音、智能化的配電變壓器產品成為大勢所趨，我公司設計和生產的S13系列10kv級油浸式變壓器采用全密封波紋片油箱結構，具有免維護，維修方便、運行穩定的特點，經濟效益顯著。 突出優勢 S13系列10kv級油浸式變壓器使用壽命長，免維護運行。
二、產品優勢
S13系列10kv級油浸式變壓器使用壽命長，免維護運行。全密封變壓器箱蓋與箱沿采用螺栓聯結或焊死結構，隔絕油與空氣的接觸，絕緣不會受潮，大大降低絕緣老化速度，提高了使用壽命。設計結構緊湊，運行噪聲低。由于采用了新材料和新工藝，降低噪聲，無儲油柜，高度比同類產品低。在正常壽命期內不需換油，提高了在網運行的安全性和可靠性
三、正常使用條件
海拔不超過1000m 戶外
環境氣溫+40℃ 日平均溫度+30℃
年平均溫度+20℃ ***低氣溫-25℃
根據用戶要求可提供在特殊使用條件下運行的變壓器
四、性能特點
1.低壓一般都采用銅導線繞制結構，高壓繞制組采用多層繞指結構，使之繞組的安匝健在平衡，漏磁小，機械強度高，抗短路能力強。
2.鐵心和繞組各自采用了堅固措施，器身高，低壓引線等累固部分都帶自鎖防松螺母，采用了不吊心結構，能隨運輸?shù)念嵳稹?br />
3.線圈和鐵心采用真空干燥，變壓器油采用真空濾油和注油工藝，使變壓器內部的潮氣降至最低。
4.油箱采用波紋片，它具有呼吸功能來補償溫度變化而引起油的變化，所以該產品沒有儲油柜，顯然降低了變壓器的高度。
5.由于波紋片取代了儲油柜，使變壓器油與外界隔離，這樣就有效防止氧氣，水分的進入而導致絕緣性能的下降。
6.根據以上五點性能，保證了變壓器在正常運行內不需要換油，大大降低了變壓器的維護成本，同時延長了變壓器的使用壽命。
7.保護裝置，壓力釋放閥，當變壓器故障引起內部壓力達到35Kpa時，壓力釋放閥動作，釋放壓力或報警，當壓力減少到正常時，恢復原狀，保證了變壓器繼續運行，溫控裝置，800KVA及以上變壓器裝有信號溫度計和瓦斯繼電器，適定的溫度跳閘或報警，輕，重瓦斯報警。
|
變壓器型號 |
額定 |
損耗(W) |
短路 |
空載 |
重量 |
|||
|
空載 |
負載 |
器身重 |
油重 |
總重 |
||||
|
S13-30/10 |
30 |
80 |
630 |
4.0 |
1.2 |
210 |
90 |
390 |
|
S13-50/10 |
50 |
100 |
910 |
1.0 |
235 |
100 |
480 |
|
|
S13-80/10 |
80 |
130 |
1310 |
1.0 |
310 |
112 |
590 |
|
|
S13-100/1 |
100 |
150 |
1580 |
0.9 |
380 |
125 |
700 |
|
|
S13-125/10 |
125 |
170 |
1890 |
0.9 |
450 |
150 |
810 |
|
|
S13-160/10 |
160 |
200 |
2310 |
0.8 |
570 |
180 |
970 |
|
|
S13-200/10 |
200 |
240 |
2730 |
0.8 |
660 |
210 |
1110 |
|
|
S13-250/10 |
250 |
290 |
3200 |
0.7 |
780 |
237 |
1275 |
|
|
S13-315/10 |
315 |
340 |
3830 |
0.7 |
935 |
277 |
1525 |
|
|
S13-400/10 |
400 |
410 |
4520 |
0.7 |
1150 |
300 |
1630 |
|
|
S13-500/10 |
500 |
480 |
5410 |
0.6 |
1300 |
320 |
1910 |
|
|
S13-630/10 |
630 |
570 |
6200 |
0.6 |
1420 |
360 |
2100 |
|
|
S13-800/10 |
800 |
700 |
7500 |
4.5 或 5.0 |
0.5 |
1555 |
410 |
2425 |
|
S13-1000/10 |
1000 |
830 |
10300 |
0.5 |
1620 |
450 |
2800 |
|
|
S13-1250/10 |
1250 |
970 |
12000 |
0.5 |
1890 |
500 |
3500 |
|
|
S13-1600/10 |
1600 |
1170 |
14500 |
0.4 |
2150 |
580 |
3700 |
|
|
S13-2000/10 |
2000 |
1550 |
18300 |
0.4 |
2650 |
655 |
4500 |
|
|
S13-2500/10 |
2500 |
1830 |
21200 |
0.4 |
3300 |
770 |
5500 |
|
